金相切割机的技术工艺介绍
- 作者:微仪管理员
- 发布时间:2024-10-28
- 点击:19

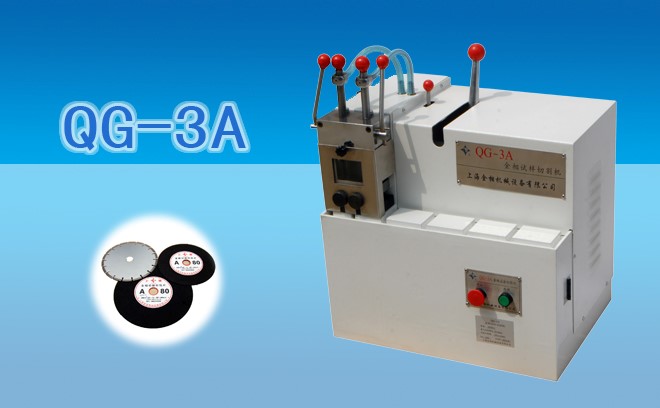

金相切割机是金相分析时对制样进行切割制备时使用的切割设备,其技术工艺介绍如下:
一、工作原理
金相切割机的工作原理是利用高速旋转的砂轮片对样品进行磨削和切割。砂轮片通常由氧化铝、碳化硅等硬度较高的材料制成,具有较高的耐磨性和切割能力。在切割过程中,砂轮片与样品之间产生摩擦热,使样品表面升温,有利于提高切割效率和切割质量。同时,砂轮片的高速旋转也会产生一定的离心力,使样品在切割过程中保持稳定,避免因样品抖动而导致的切割偏差。
二、技术工艺特点
切割方法:金相切割机具备多种切割方法,如直切、进三退一和分层切割等,可以高效地切割不同尺寸的零件,扩大了利用范围。
变频调速:通过变频调速技术对砂轮片的转速进行控制,实现了砂轮转速的主动调治,保证了试样的切割质量。
进退刀机构:采用先进的进退刀主动实行机构,可以方便地实现手动操纵和自动功效。同时,可通过控制步进电机的转速直接调治进给速率,简化了体系机构,提高了传动效率。
夹具设计:研制出操纵方便的夹具,使得工件的装夹可靠、方便、机动,较大地减轻了操作人员的劳动强度。
冷却系统:配备有冷却水箱(环保型),可使配置好的冷却液作循环使用,有效带走切割时产生的热量,避免试样过热而烧伤金相试样组织。
三、操作步骤
安装砂轮片:根据需要选择合适的砂轮片,并按照说明书的要求进行安装。
调整切割参数:根据样品的材料性质和切割要求,调整砂轮片的转速、进给量等参数。
开始切割:将样品放置在工作台上,启动切割机进行切割。在切割过程中,应保持砂轮片与样品之间的适当距离,避免砂轮片过度磨损或损坏样品。
取出试样:切割完成后,关闭切割机,用钳子或其他工具将试样从工作台上取下。
清理工作台:清理工作台上的残渣和碎片,为下一次切割做好准备。
四、注意事项
切割方向:对于不同的材料检测要求,对切割方向有要求。以金属材料为例,纵向取样是指沿着锻轧方向切开样品,横向取样是指垂直于锻轧方向切开样品。
切割速度:敏感材料进刀速度越慢越均匀,对样品保护的越好。
切割位置:水平进刀比垂直进刀产生的切割斜率要小,对于大尺寸样品还可以设置不同切割位置的间歇进刀。
负载缓冲:由于自动控制不是人手操作,不能快速感知被切割材质阻力变化,对于大尺寸样品切割时有效的进刀负载缓冲控制是有效保护样品的措施之一。
综上所述,金相切割机的技术工艺具有显著的特点和优势,在金相分析领域发挥着重要作用。
